628Board
L’idea di questa scheda è nata mentre stavo facendo delle prove con il PIC 16F628, degno erede del famoso 16F84. Questo nuovo pic al suo interno contiene alcune novità come i due comparatori analogici e la USART integrata.

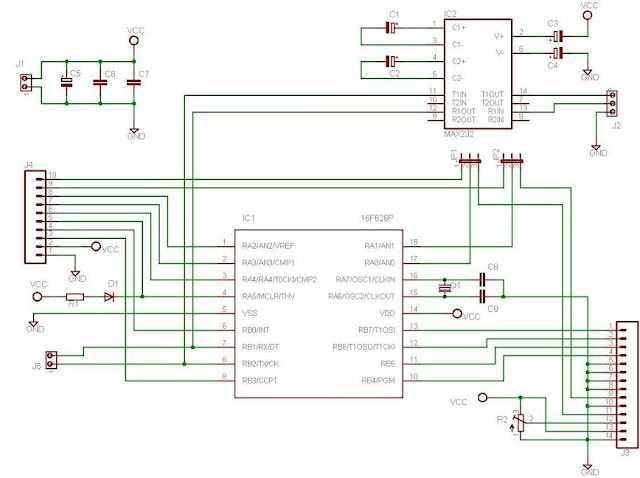

Sono partito pensando di usare il 628, con un display a matrice di punti e di poterlo interfacciare con un PC, sfruttando la porta seriale. Mentre provavo il funzionamento del pic ho deciso di realizzare un circuito stampato, ma non mi andava di sprecare tutte le altre porte che non venivano utilizzate, così ho inserito nello schema dei connettori per rendere disponibili tutte le porte del PIC e rendere la scheda utile per qualsiasi scopo.
La scheda ultimata prevede anche una piccola area mille fori dove è possibile montare eventuali circuiti esterni di cui si può avere bisogno. Ad esempio si può montare un integrato stabilizzatore di tensione tipo 7805, visto che la scheda non lo prevede. Altra cosa non integrata nel PCB è il connettore 9 poli per la seriale, questa scelta è stata fatta per dare la possibilità di poter montare il connettore dove si vuole.

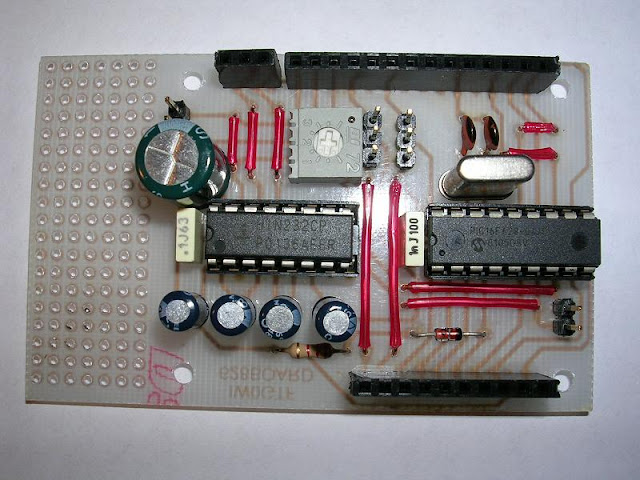

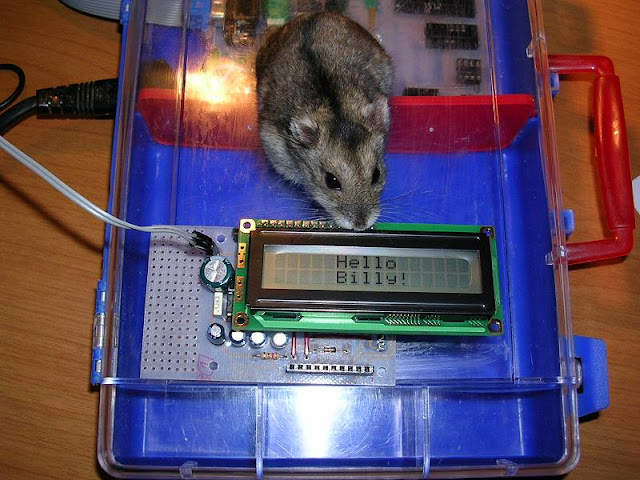

Nelle foto potete notare la scheda montata e un esempio di funzionamento con il mio assistente Billy che verifica se tutto funziona correttamente.
Per tutte le informazioni e file relati alla scheda, potete scaricare il file al link che segue, in questo archivio trovate un manuale per l’utilizzo della scheda con spiegazioni ed esempi, i file dello schema e dello stampato per farne una stampa da usare nella fotoincisione, i file C di esempio con le librerie sviluppate per essere usate con questa scheda.
Non mi resta che augurarvi buon divertimento.
:: Scarica tutto il materiale relativo alla 628Board ::
