PSoC1 Evaluation kit
Finalmente è arrivato il kit di vlutazione della Cypress per i microcontrollori della serie PSoC1.

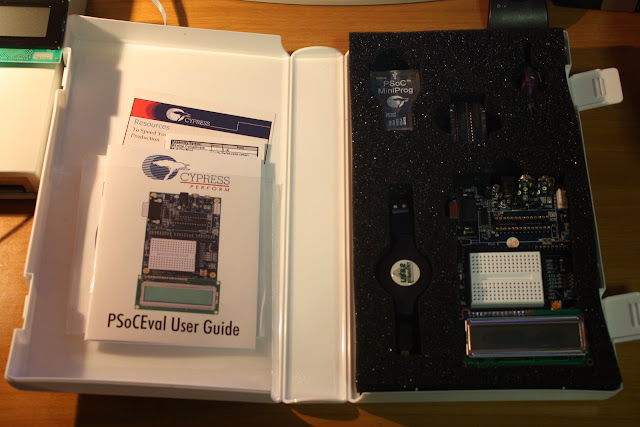

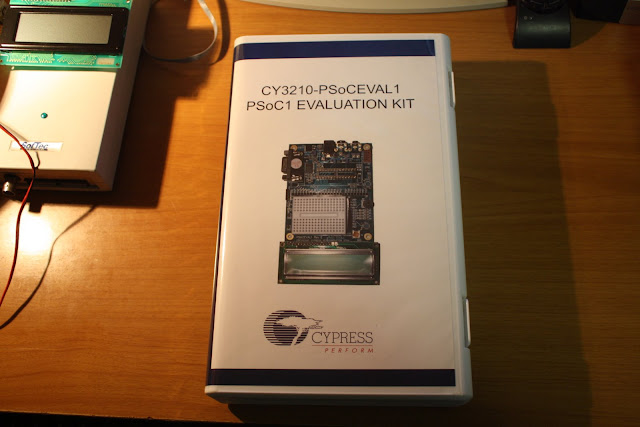

Come potete vedere nella foto il kit arriva in una commoda scatola che contiene tutto il necessario per muovere i primi passi in questo nuovo mondo.

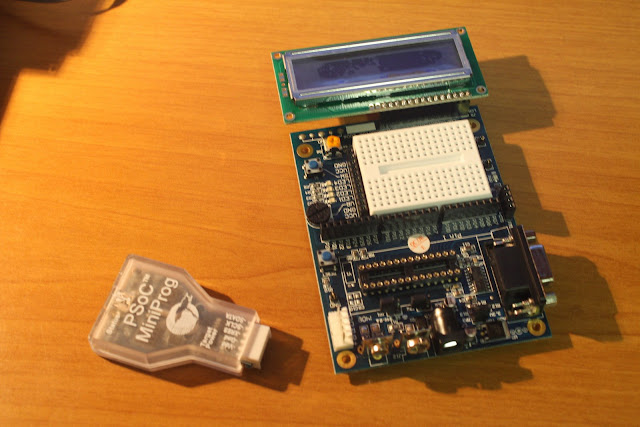

Nel dettaglio troviamo la scheda di valutazione, molto semplice, ma fornisce tutto il necessario per i primi esperimenti, quindi la circuteria di base per far funzionare gli PSoC, la possibilità di alimentare la scheda con un alimentatore esterno o in situazioni da viaggio anche con una batteria da 9V collegata direttamente alla scheda. Poi troviamo una bread board e dei connettori femmina che riportano tutti i pin del PSoC oltre all’alimentazione e alcuni dispositivi presenti sulla scheda, ovvero led, un pulsante e un trimmer. Sulla scheda è presente anche un display a matrice di punti 2 righe per 16 colonne. Nella confezione troviamo ancora uno PSoC, un cavo USB per collegare il mini programmatore al PC, da notare che tramite il mini programmatore collegato al PC è anche possibile alimentare tutta la scheda, ci sono anche degli utilissi fili per fare i primi collegamenti sulla bread board.
Sempre nella confezione troviamo un CD con l’ambiente di sviluppo, ma consiglio di scaricarlo dal sito della Cypress, perchè li trovate l’ultima versione.
Una volta installato il programma nella schermata iniziale dell’IDE c’è l’introduzione ad un primo programma, ed è anche l’unico test che ho fatto per il momento. Seguendo le istruzioni, che sono in inglese ma si capiscono facilmente, si può avere una prima idea su come funzionano questi dispositivi, in particolare si vede come funziona la parte di design dei moduli interni.
L’esempio di cui parlavo utilizza un modulo PGA, al cui ingresso va collegato il trimmer presente sulla scheda. Tra le impostazioni del PGA il valore di amplificazione va settato ad 1, in questo modo viene usato come buffer per il secondo modulo che è un convertitore AD. Poi si deve aggiungere nella sezione digitale un timer ad 8 bit, questo servirà per generare una frequenza portante per far lampeggiare i led.
L’ultimo passo è l’aggiunta del codice C che in pratica fa in modo di far lampeggiare un led in base al valore del trimmer letto dall’ADC, nel dettaglio il led rimane spento fino ad 1/3 del valore massimo letto dall’ADC, tra 1/3 e 1/2 lampeggia, oltre rimane acceso fisso.
Consiglio a chi fosse interessato a scaricare l’ambiente di sviluppo dal sito Cypress, in modo da farsi un’idea delle potenzialità anche prima di acquistare il kit.
Segnalo inoltre la presenza di un apposito wiki dove alcune persone di Roboteck stanno inserendo informazioni ed esperienze su questi dispositivi.
